Contrairement à ce que son nom pourrait laisser penser, la « panne Z » n’est pas un dysfonctionnement technique à redouter, mais bien un allié de taille dans le monde de la construction. Cet élément structurel, reconnaissable à sa section en forme de lettre Z, est un profilé en acier galvanisé qui joue un rôle fondamental dans la solidité de nos bâtiments. Utilisé principalement comme support pour les toitures et les bardages, il constitue l’ossature discrète mais indispensable de nombreuses constructions modernes, des hangars agricoles aux extensions de maisons contemporaines. Sa fabrication par formage à froid lui confère une légèreté surprenante tout en garantissant une robustesse à toute épreuve, capable de supporter des charges importantes et de résister aux agressions du temps. Comprendre son utilité, c’est s’ouvrir à des solutions de construction performantes, durables et étonnamment flexibles.
En bref
- ⚙️ Profilé essentiel : La panne Z est un profilé en acier galvanisé formé à froid, crucial pour le support des toitures et bardages.
- 💪 Support robuste : Elle est employée dans tous les secteurs de la construction pour sa solidité et sa fiabilité.
- 🛡️ Haute résistance : Son revêtement par galvanisation à chaud lui offre une excellente protection contre la corrosion.
- 📏 Dimensions variées : Les longueurs disponibles s’étendent généralement de 4.60m à plus de 8m pour s’adapter à tous les projets.
- 🏠 Applications multiples : Principalement utilisée pour les charpentes et les structures, elle est un composant clé de l’enveloppe du bâtiment.
La panne Z, un élément plutôt méconnu de nos constructions

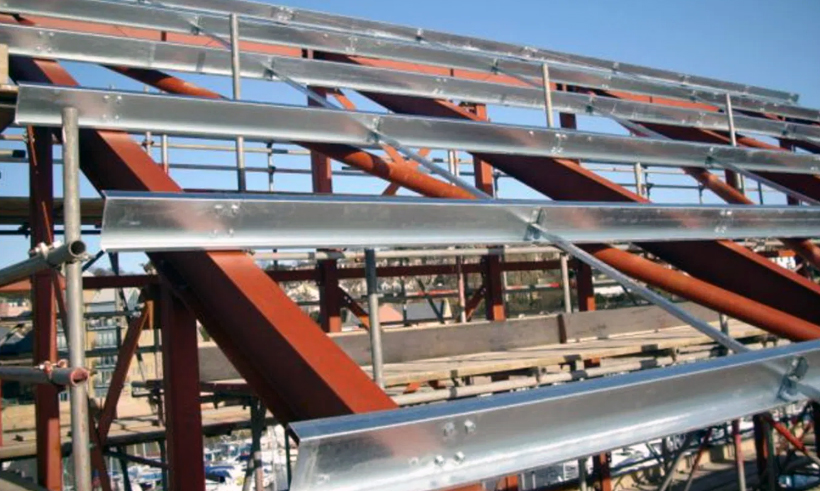

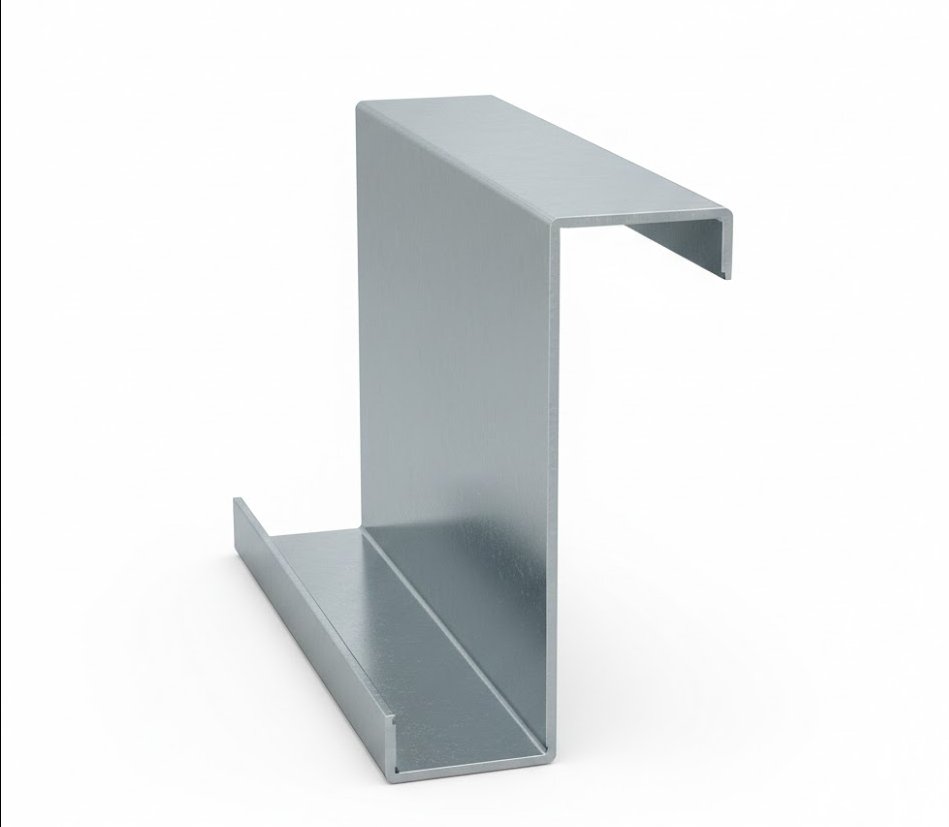

Au cœur de l’architecture contemporaine, des éléments structuraux discrets assurent la pérennité et la sécurité des édifices. La panne Z fait partie de cette catégorie. Il s’agit d’un profilé en acier, dont la coupe transversale dessine la lettre « Z ». Fabriquée à partir d’acier galvanisé, elle subit un processus de formage à froid qui lui octroie des propriétés mécaniques remarquables. Ce traitement assure une grande précision dimensionnelle et une résistance élevée pour un poids relativement faible, facilitant ainsi sa manipulation sur les chantiers. Son rôle principal est de servir de support intermédiaire dans une charpente. Positionnée horizontalement sur les fermes, elle reçoit et répartit le poids des matériaux de couverture, comme les tôles de bac acier ou les panneaux sandwich, vers la structure porteuse principale. Sa forme spécifique n’est pas anodine ; elle permet un emboîtement par recouvrement d’une panne à l’autre, créant ainsi une ligne de support continue et augmentant la rigidité de l’ensemble de la toiture.
Quels avantages pour votre projet de charpente ?
L’adoption des pannes Z dans un projet de construction apporte une série d’avantages significatifs. Leur premier atout est sans conteste leur durabilité. Le revêtement en zinc, appliqué par galvanisation à chaud, forme une barrière protectrice très efficace contre la rouille et la corrosion. Cette caractéristique leur garantit une longévité exceptionnelle, même dans des environnements humides ou agressifs, réduisant ainsi les besoins en maintenance. La flexibilité est un autre point fort. Disponibles dans une vaste gamme de hauteurs, d’épaisseurs et de longueurs, elles s’adaptent avec précision aux contraintes de chaque projet, qu’il s’agisse de la construction d’un garage ou d’un bâtiment industriel de grande portée. Cette modularité permet d’optimiser la structure et de maîtriser les coûts. Pour des projets plus spécifiques, comme la création d’un abri pour véhicule, l’utilisation de ces profilés peut être une excellente alternative, bien que la construction d’un carport en bois une protection durable reste une option prisée pour son esthétique.
Mise en œuvre : les points de vigilance à connaître
Malgré leurs qualités, la mise en œuvre des pannes Z requiert une attention particulière et des compétences techniques. Le dimensionnement et l’espacement entre chaque panne sont des calculs cruciaux qui doivent être réalisés par un bureau d’études ou un professionnel qualifié. Une erreur à ce niveau pourrait compromettre l’intégrité de toute la toiture. De même, la fixation des pannes sur la charpente et celle de la couverture sur les pannes doivent respecter des normes précises pour assurer la stabilité de l’ouvrage face aux charges de neige et de vent. Le coût initial peut également représenter un frein pour certains budgets. Comparées à des solutions traditionnelles, les pannes en acier peuvent s’avérer plus onéreuses à l’achat. Cependant, cet investissement est souvent rentabilisé sur le long terme grâce à leur durabilité et au faible entretien requis. Il est donc essentiel de bien planifier son projet, par exemple lorsqu’on s’attaque à des travaux complexes comme l’isolation du sol d’un grenier, où chaque détail compte.
Comparatif des profilés de pannes Z courants
Le choix du bon profilé est déterminant pour la réussite d’un projet. Les dimensions et l’épaisseur de la panne Z doivent être sélectionnées en fonction de la portée entre les appuis et des charges à supporter. Une panne plus haute et plus épaisse offrira une meilleure résistance, mais sera également plus lourde et plus coûteuse. Il est donc primordial de trouver le juste équilibre pour optimiser la structure sans la surdimensionner. Consulter les fiches techniques des fabricants est une étape incontournable pour faire un choix éclairé, que ce soit pour une toiture ou pour une structure de bardage. Pour certains projets, comme l’installation de portes de garage sectionnelles, la structure environnante doit être parfaitement adaptée.
| Type de Panne Z 📐 | Caractéristiques Principales | Usage Recommandé |
|---|---|---|
| Panne Z 180 EP 1.5MM | Poids : 26.4 kg, Longueur typique : 6.60 m | Toitures de moyenne portée, constructions résidentielles, garages. |
| Panne Z 220 EP 2.0MM | Haute résistance, adaptée aux charges plus importantes. | Bâtiments commerciaux et agricoles, portées plus longues. |
| Panne Z 250 EP 2.5MM | Section large pour une robustesse maximale. | Structures industrielles, entrepôts, projets de grande envergure. |
| Panne Z sur mesure | Percée et perforée selon les besoins spécifiques. | Projets architecturaux complexes nécessitant une adaptation précise. |
Panne Z ou panne C : le duel des profilés
Dans la famille des profilés en acier formés à froid, la panne Z a une cousine proche : la panne C. La différence majeure réside dans leur forme. Tandis que les ailes de la panne C sont à 90 degrés, celles de la panne Z forment un angle plus aigu, généralement entre 60 et 75 degrés. Cette distinction géométrique a un impact direct sur leur utilisation. La forme de la panne Z lui permet d’être superposée au niveau des appuis, créant une continuité structurelle qui augmente sa portée et sa résistance. Elle est donc souvent privilégiée pour les charpentes à plusieurs travées. La panne C, quant à elle, est plus simple à mettre en œuvre pour des structures à travée unique, comme les murs ou les planchers. Le choix entre les deux dépendra donc entièrement de la configuration du bâtiment et des contraintes structurelles. C’est une décision technique qui s’apparente au choix de réaliser une charpente en sapin ou dans une autre essence de bois.
L’impact sur l’isolation et l’enveloppe du bâtiment
L’utilisation de pannes en acier a une incidence sur la performance thermique globale du bâtiment. L’acier étant un excellent conducteur thermique, il peut créer des ponts thermiques s’il n’est pas correctement traité. Pour contrer cet effet, il est courant d’utiliser des écarteurs thermiques ou des rupteurs de ponts thermiques entre les pannes et la couverture. Cette précaution est essentielle pour garantir une bonne performance énergétique et éviter les déperditions de chaleur. Une bonne isolation de la toiture est tout aussi cruciale que de savoir comment isoler un caisson de volet roulant pour un confort optimal à l’intérieur de la maison.
Qu’est-ce qu’une panne Z exactement ?
La panne Z est un élément de charpente en acier galvanisé, dont la forme en coupe ressemble à la lettre Z. Elle sert de support horizontal pour les matériaux de couverture (toiture) ou de bardage (murs), en répartissant leur poids sur la structure principale du bâtiment.
Pourquoi choisir des pannes en acier plutôt qu’en bois ?
Les pannes en acier, comme la panne Z, offrent plusieurs avantages par rapport au bois : elles sont insensibles aux insectes et aux champignons, ne se déforment pas avec l’humidité, et possèdent un rapport résistance/poids très élevé. De plus, leur fabrication en usine garantit des dimensions stables et précises.
Les pannes Z sont-elles adaptées pour un petit projet de bricolage comme un abri de jardin ?
Oui, absolument. Grâce à leur légèreté et leur facilité de montage, les pannes Z sont tout à fait adaptées pour des structures plus petites. Il faut cependant veiller à bien calculer leur espacement et à utiliser les fixations appropriées pour garantir la solidité de l’abri.
Quelle est la principale différence entre une panne Z et une panne C ?
La différence fondamentale réside dans leur profil. La panne C a des ailes à 90 degrés, tandis que la panne Z a des ailes avec un angle inférieur à 90 degrés. Cette forme permet aux pannes Z d’être emboîtées les unes dans les autres pour créer des portées continues, ce qui n’est pas possible avec les pannes C.
