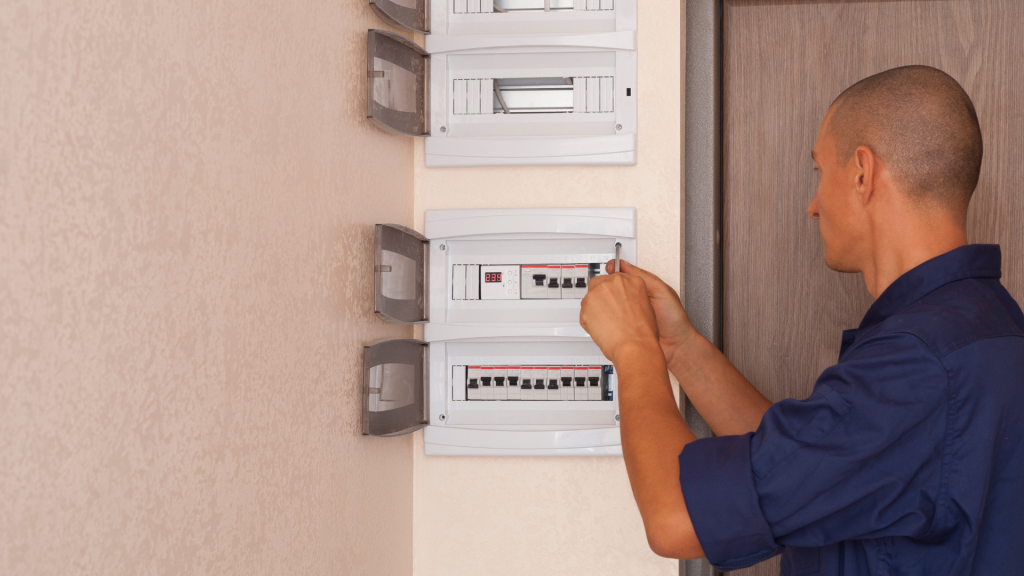

Guide pratique pour installer un tableau électrique

Photo of author

Frank

L’installation d’un tableau électrique est une étape cruciale dans la mise en place d’un système électrique performant et sécurisé. Que vous soyez un professionnel ou un particulier souhaitant réaliser cette opération, il est essentiel de respecter certaines règles et normes afin d’éviter tout risque d’accident.

Les normes à respecter lors de l’installation

Avant de procéder à l’installation d’un tableau électrique, il est nécessaire de se conformer à la norme NF C 15-100. Cette réglementation fixe les exigences minimales en matière de sécurité et de performance pour les installations électriques basse tension en France. Elle vise notamment à :

  • Protéger les personnes contre les risques d’électrocution et de brûlure,
  • Prévenir les incendies causés par un dysfonctionnement du matériel électrique,
  • Faciliter l’accès et l’utilisation des équipements électriques,
  • Assurer un niveau de qualité suffisant pour les installations électriques.

Les étapes clés de l’installation d’un tableau électrique

Pour installer un tableau électrique conforme aux normes en vigueur, plusieurs étapes doivent être suivies avec rigueur.

1. Choisir le type de tableau électrique adapté

Le choix du tableau électrique dépend de la taille de votre logement et du nombre d’équipements électriques que vous souhaitez brancher. Il existe trois types de tableaux :

  1. Le tableau principal qui gère l’ensemble des circuits électriques de la maison,
  2. Le tableau divisionnaire qui assure la répartition des circuits secondaires,
  3. Le tableau de communication qui regroupe les équipements liés aux télécommunications (internet, téléphone, etc.).

Assurez-vous de choisir un tableau électrique disposant d’un nombre de rangées suffisant pour accueillir tous les disjoncteurs nécessaires à votre installation. D’ailleurs, vous pouvez retrouver un tableau électrique sur Warmango.

2. Préparer le support et fixer le tableau électrique

Il est recommandé de fixer le tableau électrique sur un mur en béton ou en brique pour garantir sa stabilité. Veillez à respecter une hauteur minimale de 90 cm entre le sol et le bas du tableau pour faciliter l’accès aux différents éléments.

3. Raccorder le tableau électrique au réseau électrique

Cette étape consiste à raccorder le câble d’alimentation électrique aux bornes du tableau. Il convient de suivre scrupuleusement les instructions fournies par le fabricant pour réaliser cette opération en toute sécurité.

4. Installer les dispositifs de protection

Le tableau électrique doit être équipé de plusieurs dispositifs destinés à protéger les personnes et les équipements électriques :

  • Le disjoncteur différentiel permet de couper automatiquement le courant en cas de surintensité ou de défaut d’isolement,
  • Les disjoncteurs divisionnaires assurent la protection des circuits électriques individuels,
  • Les interrupteurs différentiels protègent les personnes contre les risques d’électrocution

Pensez à bien respecter les calibres et les caractéristiques techniques recommandés pour chaque dispositif.

5. Réaliser le câblage des circuits électriques

Le câblage des différents circuits doit être réalisé avec soin : il est important de bien identifier les conducteurs (phase, neutre, terre) et de les raccorder aux bornes correspondantes du tableau électrique. Veillez également à utiliser des fils et des câbles adaptés au type de circuit et à sa puissance nominale.

6. Vérifier l’installation et mettre en service le tableau électrique

Après avoir réalisé l’ensemble des opérations précédentes, il est indispensable de vérifier que votre installation est conforme aux normes en vigueur et qu’elle fonctionne correctement. Pour cela, pensez à :

  1. Vérifier la continuité des liaisons entre les différents éléments du tableau électrique,
  2. Tester le fonctionnement des dispositifs de protection,
  3. Contrôler l’absence de tension sur les parties métalliques accessibles,
  4. Mettre sous tension le tableau électrique et vérifier le bon fonctionnement des équipements électriques.

En suivant ces étapes avec rigueur, vous serez en mesure d’installer un tableau électrique performant et sécurisé pour votre logement. N’hésitez pas à faire appel à un professionnel si vous rencontrez des difficultés ou si vous avez un doute sur la conformité de votre installation.
